PARA PROVEDORESDE INTERNET
Projete, documente e opere a sua rede FTTx.
FTTx Maps · ferramenta de engenharia, gestão e documentação de redes FTTH/FTTx
Do POP à porta do assinante: cada caixa, fibra e porta com nome, posição e histórico.
Teste grátis por 30 dias Falar com a gente
sem cartão de crédito importa o seu KMZ

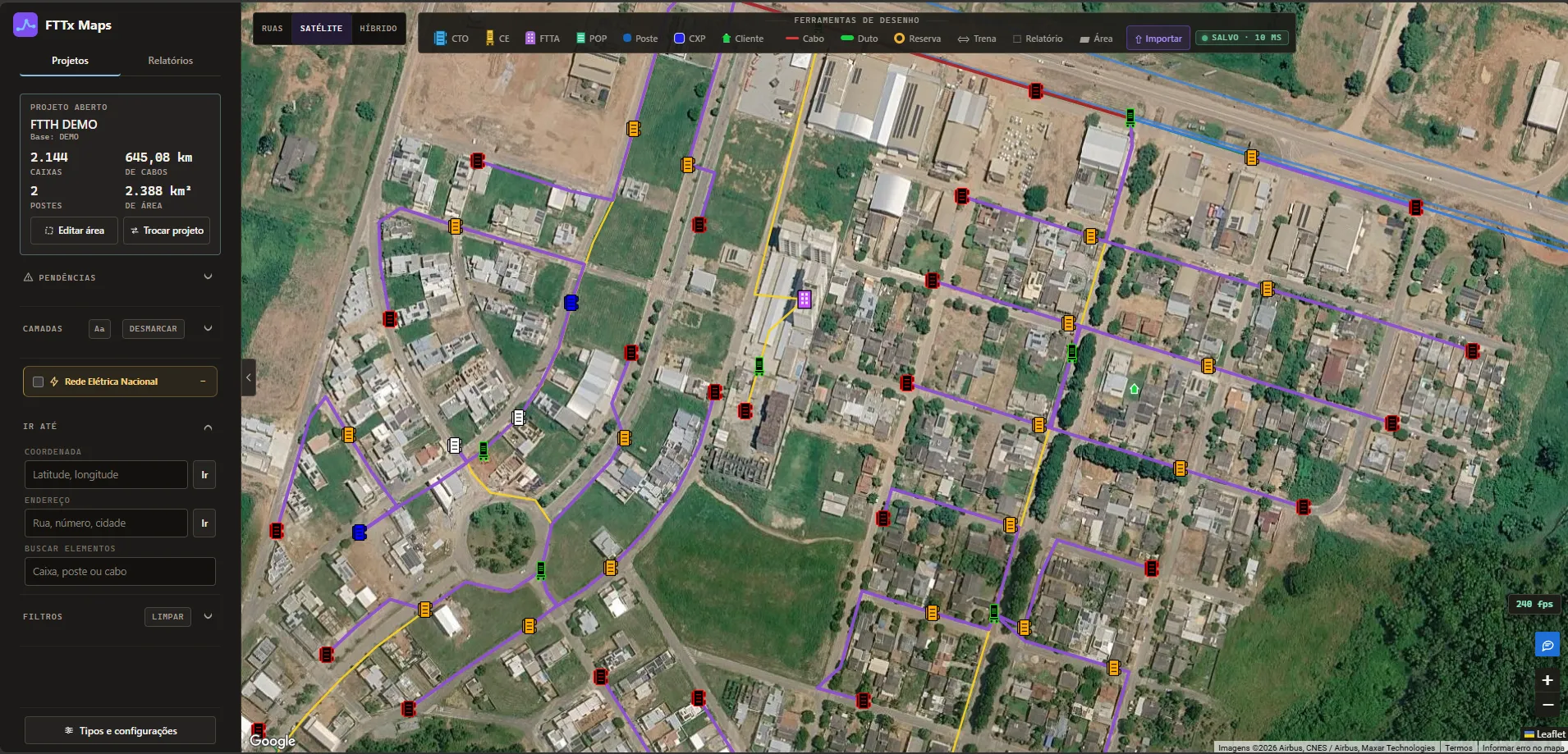

O projeto inteiro numa conta: caixas, quilômetros de cabo e área.
Os postes da distribuidora aparecem com um clique, no mesmo mapa da sua rede.

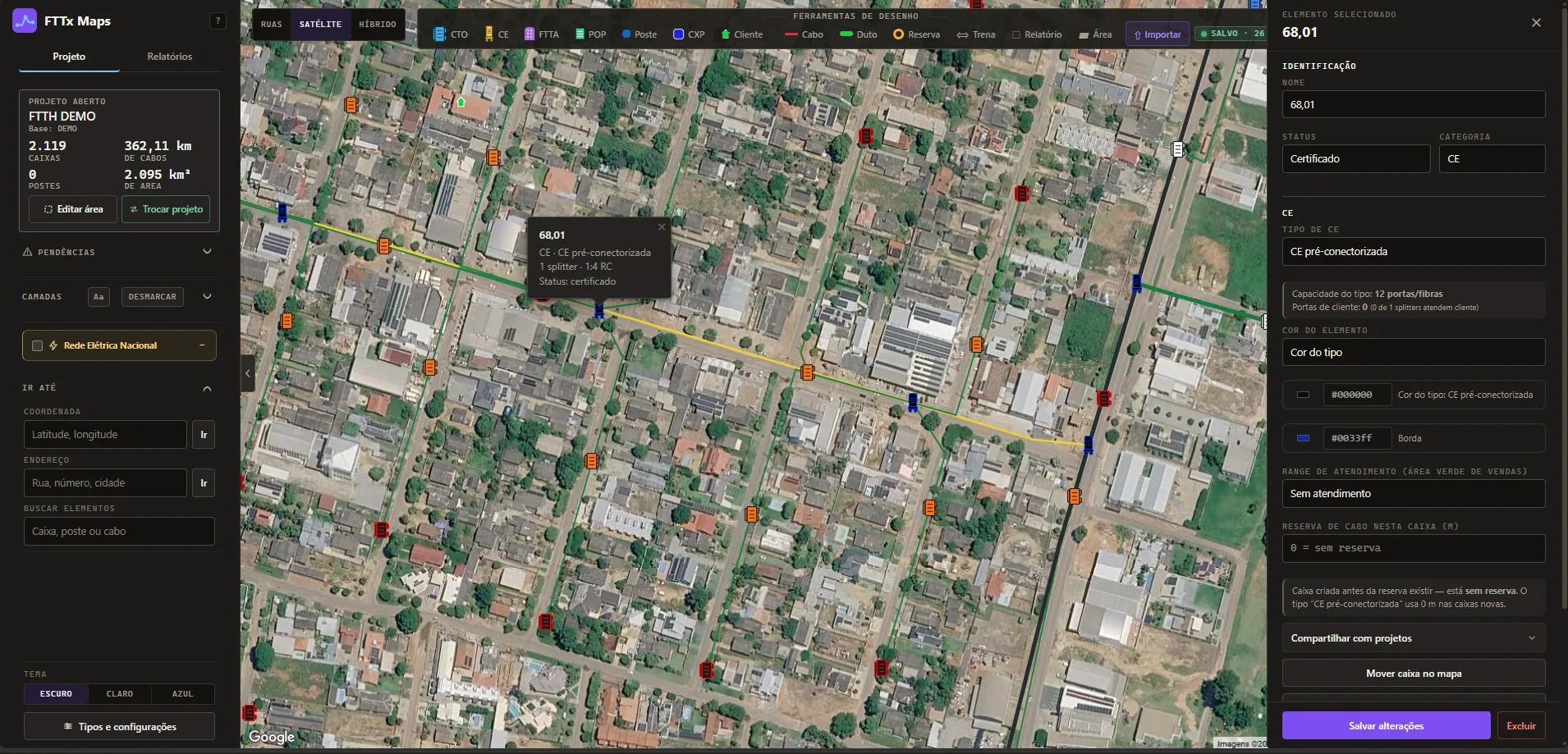

Cada CTO no ponto da rua: um clique abre a ficha, as portas livres e o diagrama.

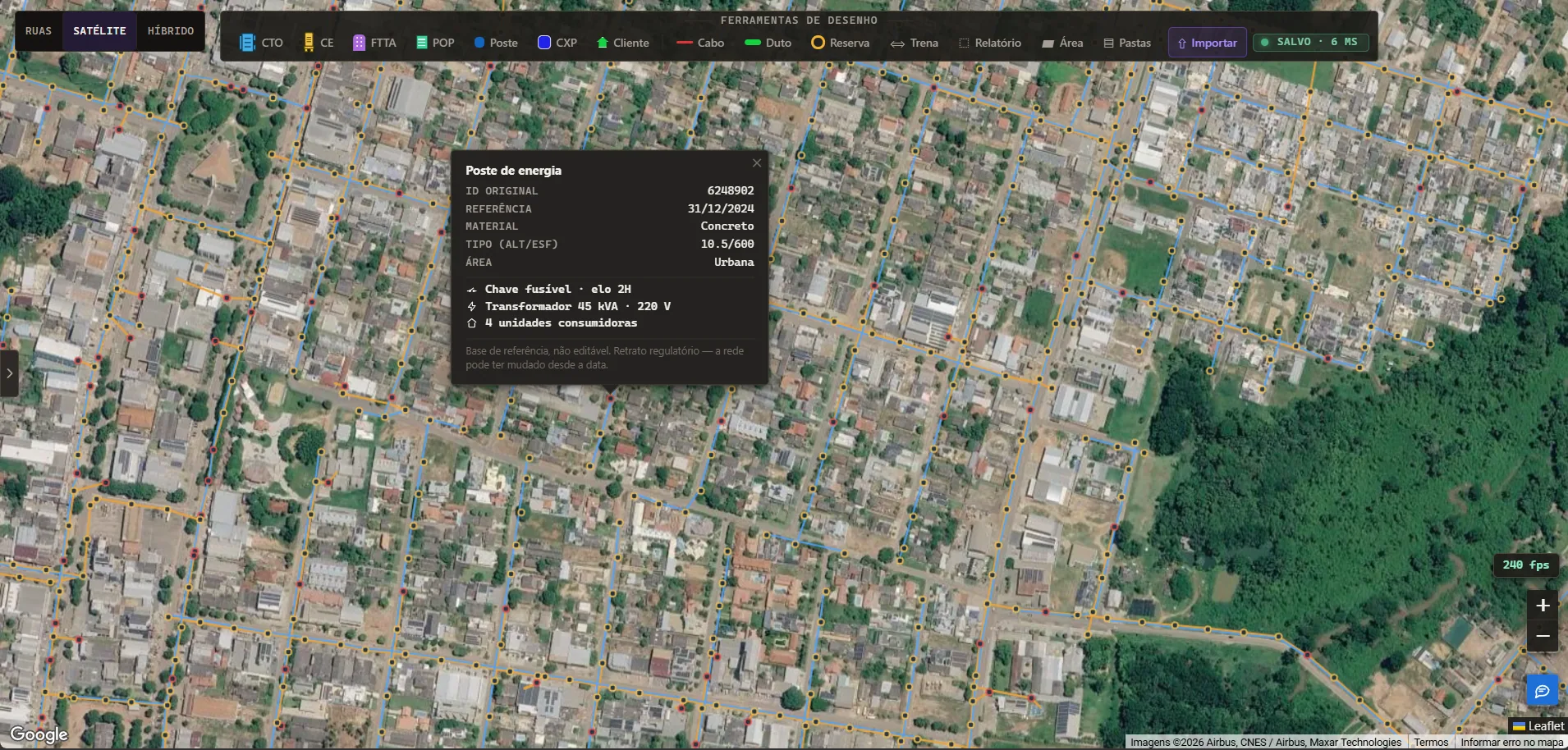

02 · Rede elétrica
A infraestrutura existente, já no mapa
A rede elétrica aparece no mapa do projeto: antes de desenhar a rota, você já vê onde ela vai se apoiar.
- Transformadores em destaque, e tipo, altura e esforço (daN) do poste na ficha.
- Alta, média e baixa tensão, do país inteiro.
- Unidades consumidoras por poste, em relatório junto com a rede: o levantamento de uma cidade inteira antes do primeiro cabo.
- Os seus postes: cadastrado uma vez, o poste aparece em todo projeto que passar por aquela rua.
03 · Memorial descritivo
O FTTx Maps é um software de engenharia para projetar, documentar e operar redes de fibra óptica FTTH: onde o provedor desenha a rede, calcula o sinal e guarda o registro do que existe em campo.
Nasceu no campo: foi criado por um técnico e projetista de redes FTTx, depois de anos vendo a mesma dificuldade: manter a rede documentada com ferramentas limitadas, distantes da rotina ou caras demais para o provedor menor.
- Projeto no mapa
CTOs, CEs, cabos, postes, dutos, caixas de passagem e reservas desenhados sobre a cidade. O sistema opera redes com centenas de milhares de elementos sem dividir a cidade em arquivos; cada cidade ou expansão vira um projeto, na mesma conta e sem se misturar.
- Cálculo óptico
Potência em dBm porta a porta, da PON da OLT ao cliente, com as perdas de fusão, conector e splitter. VFL que segue a fibra pelas fusões e OTDR que leva a distância medida a um ponto do mapa, contando as reservas. Num rompimento, siga a fibra emenda por emenda até o POP e veja quais caixas ficaram para trás.
- Acesso e histórico
Cada pessoa entra com o acesso que você definir: administrar, editar ou apenas consultar. Toda alteração registra autor, horário e o que mudou, inclusive quantos metros o ponto andou.
04 · Relatório da área
Das caixas e cabos ao orçamento, PDF, DXF e KMZ
Potencial da área. Marque um bairro e saiba quantas casas e comércios existem nele antes de lançar o primeiro cabo.
1.082 unidades consumidoras 248 postes na área
Relatório da área. Marque uma área e veja tudo o que existe nela; os postes da rede elétrica entram no projeto de uma vez.
Os postes da distribuidora dentro da área viram postes do projeto, com os dados da base na descrição.
Uma aba por tipo, com a lista dos elementos e a troca de tipo ou status de vários de uma vez.
Lista de materiais, PDF, DXF e KMZ saem daqui, só com o que está dentro da área.
Materiais e orçamento. A lista de materiais e o custo da área, com os preços que você cadastra nos tipos; sai em PDF ou CSV.
Ancoragens e passagens contadas nos postes ao longo dos cabos, com o custo da ferragem completa.
O preço de cada item vem dos seus tipos; aqui dá para simular outro valor sem mudar o cadastro.
DXF no mapa. O projeto no AutoCAD, georreferenciado em UTM: cada caixa no lugar real, com o diagrama dela.
O diagrama vai junto: fibras nas cores do padrão, o splitter e o sinal em cada porta.
Cada caixa fica no ponto real, em UTM, e o desenho casa com outros mapas da cidade no CAD.
DXF unifilar. O esquema do POP às pontas, sem escala, com os diagramas e o comprimento de cada cabo.
O comprimento de cada cabo vai escrito nele, com o nome e as fibras ativas.
Cada caixa com o diagrama de emendas, as fibras nas cores do padrão e o sinal nas portas.
KMZ. A rede no Google Earth, com as cores do mapa e uma pasta por tipo.
PDF da área. O caderno completo da rede ou só os diagramas das caixas, para levar a campo.
No Completo vão a rede em sequência, o índice, os diagramas das caixas e as tabelas de emendas.
Antes de gerar, a conta de caixas, de folhas e do tamanho do arquivo.
05 · Diagrama óptico
Do mapa à fibra. A documentação continua conectada.
O mapa mostra onde está; o diagrama mostra como está conectado.
Cada fibra do cabo com a potência que chega nela, emendada na fibra que segue, na cor do padrão.
Passe o mouse numa porta: o sinal que sai dali e de qual porta da OLT ele vem. Um clique mostra o caminho.
Cada porta com o cliente ligado nela; o drop desativado fica marcado para reaproveitar.

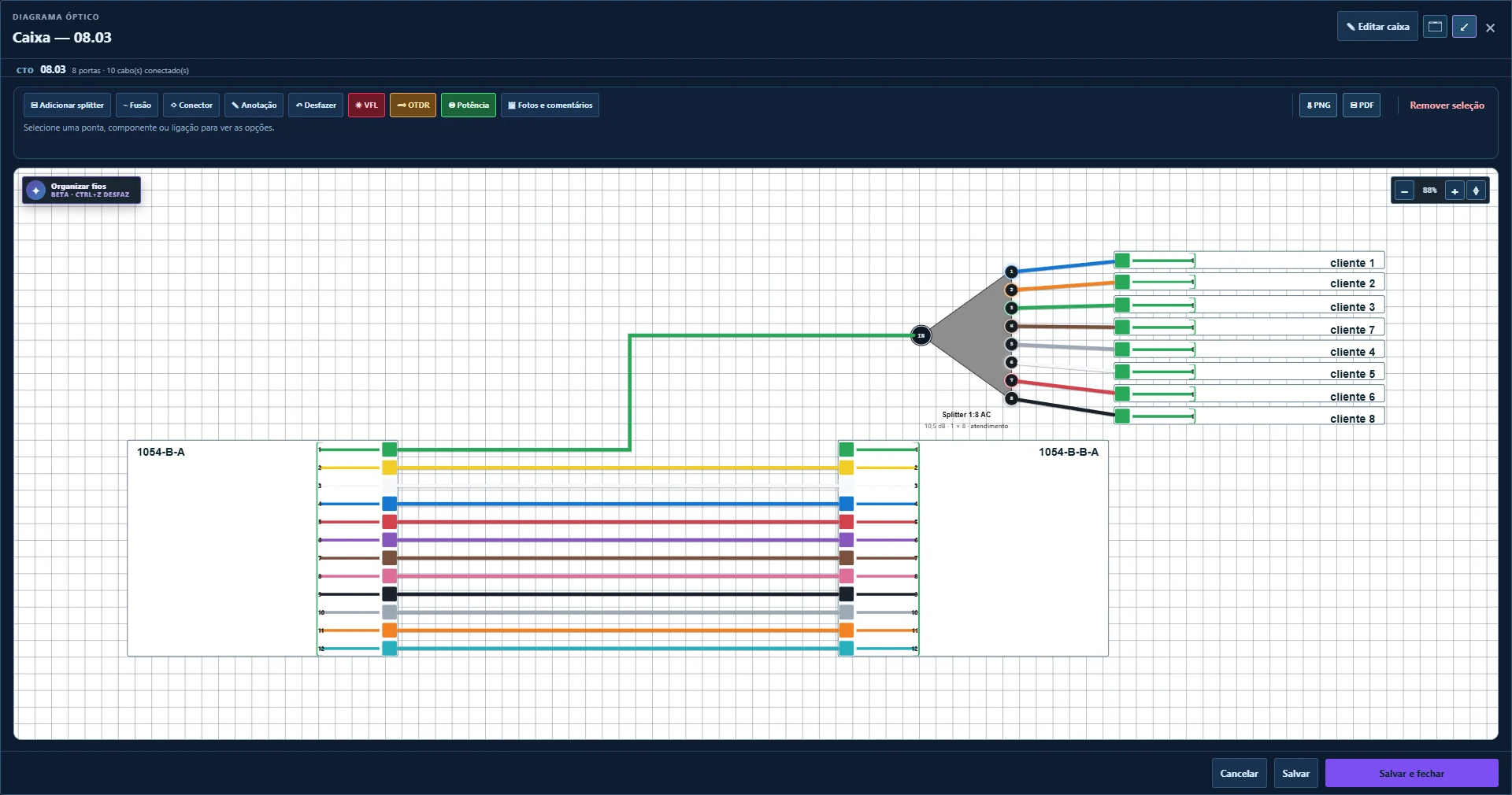

Diagrama óptico da caixa
Abra a caixa e veja o que existe dentro dela: fibras, fusões, splitters, portas e clientes ligados à saída correta.
- Sinal de cada porta, com a origem na OLT
- Saídas livres de cada CTO
- Padrão de cor por tipo de cabo: ABNT, TIA-598 ou o seu
- POP em dois diagramas: V1 Clássico e V2 Rack

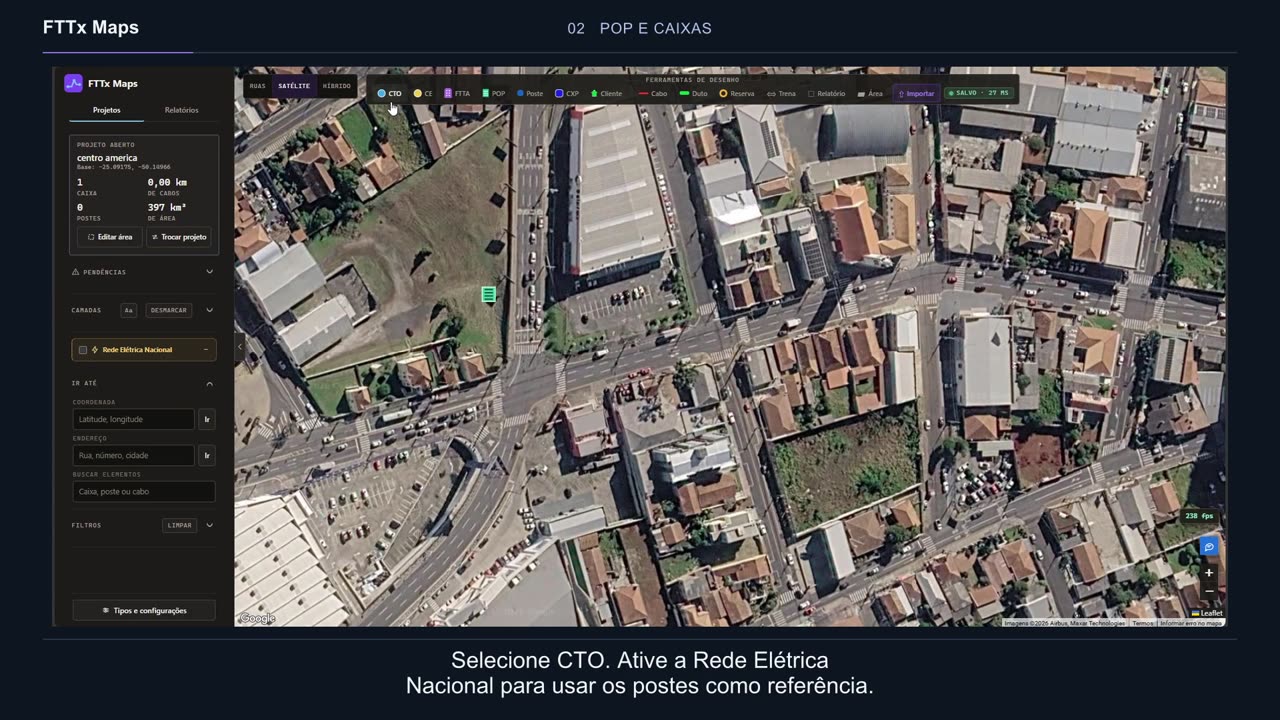

Seu primeiro projeto
Criar o projeto e começar a desenhar a rede, direto no navegador, sem instalar nada.
Capítulos do vídeo
Os tipos da sua rede
Cabos, caixas, splitters e equipamentos com a estrutura, as perdas e as cores que a sua equipe usa. Ajustados uma vez, valem para todos os projetos da empresa.
Capítulos do vídeo

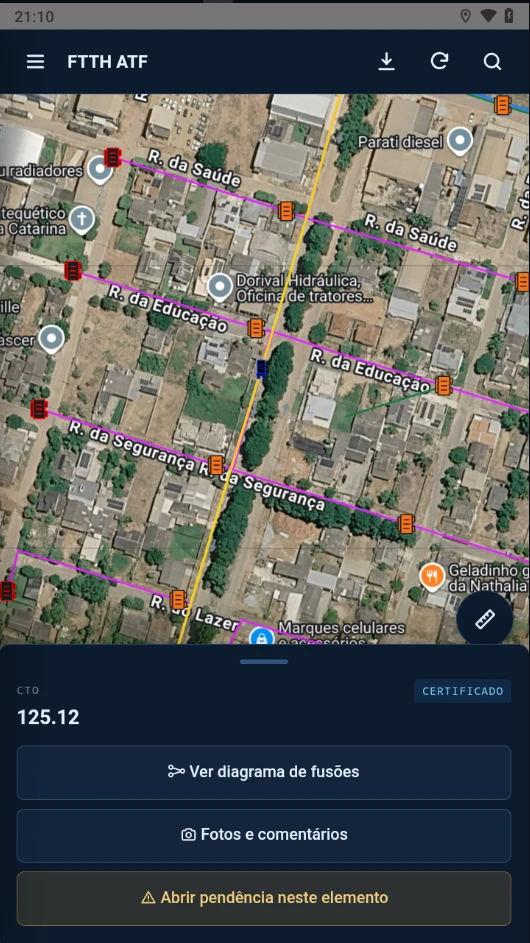

06 · Aplicativo
A rede que o escritório desenha, na mão de quem executa
O mesmo mapa do sistema abre no celular e no tablet do técnico, leve e sem risco de alterar o projeto sem querer. No iPhone e no iPad, pela App Store; no Android, pela Google Play.
- Caixas, fichas e diagramas
- Pendência com foto e localização
- Funciona sem sinal nos projetos baixados
- GPS do técnico e busca por coordenada
- Leitura da etiqueta QR da caixa
- Acesso próprio, só aos projetos liberados
FTTx Assistente CTO 12 aberta no aplicativo
Porta 5: medi −27,6 dBm na casa do cliente. As outras portas da caixa estão boas.
A conta do projeto dá −21,4 dBm nessa porta: são 6 dB de perda a mais, e só nela. O mais provável é o drop ou o conector da casa. Para confirmar, meça na saída da porta 5.
Relato pronto Porta 5 da CTO 12 com −27,6 dBm na casa do cliente
Aprovar e abrir pendência07 · FTTx Assistente (beta)
Dúvida no sistema, no projeto ou na rede?
O FTTx Assistente é uma inteligência artificial que trabalha no navegador e no aplicativo do técnico. Ele responde com o nome de cada botão e leva até a tela certa. Na rua, confere o sinal medido com a conta do projeto, aponta a causa mais provável e deixa o relato pronto: a pendência só abre quando o técnico aprova.
- Marca na tela onde clicar
- O projeto em números: caixas, cabo e portas livres
- Portas e potência de cada caixa
- Só grava o que você aprovar
- Ligado em todas as contas, também no teste grátis
Atende caixa perto, com porta livre Na margem confirmar com o técnico Fora nenhuma caixa perto

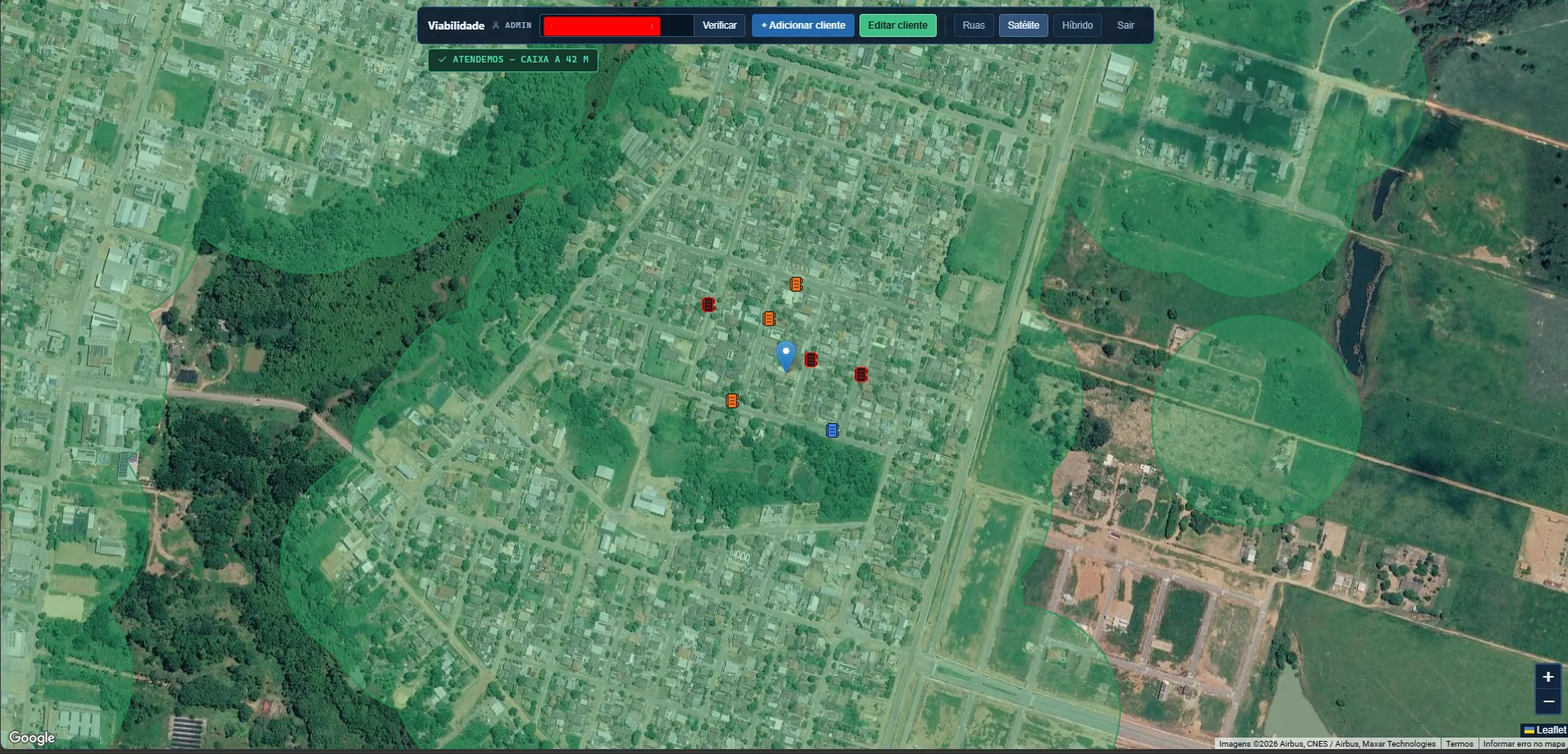

08 · FTTx Viabilidade
Atendemos este endereço?
No FTTx Viabilidade você pesquisa pela rua ou pela coordenada e vê na tela as caixas da região, a distância das mais próximas e quantas portas livres cada uma tem. A resposta sai na hora: atende, na margem ou fora de cobertura.
- Busca por rua, número e cidade
- Coordenada decimal, em graus ou link do Google Maps
- Caixas da região, a distância e as portas livres
- Cadastro do cliente com drop e porta
- Cliente por nome, PPPoE ou código do ERP
- Traçado do drop ajustado no mapa
Online conectado agora Offline a conexão caiu Sem leitura nos últimos 30 min
09 · FTTx Alertas
Quem caiu, e onde?
No FTTx Alertas você vê no mapa a conexão de cada cliente, lida do seu ERP: a casa fica vermelha quando está offline, desde a queda de agora até a de dias, e cinza quando o ERP não trouxe leitura dela nos últimos 30 minutos. Dois ou mais clientes da mesma caixa offline põem a caixa em alarme; várias quedas juntas na mesma vizinhança põem a região em alarme.
- Conexão de cada cliente lida do ERP
- Alarme por caixa e por região
- Regra da região ajustável na tela
- Tela cheia para a TV, com som e zoom no alarme
- Lista com o código e o login do ERP
- Acesso próprio para quem só monitora
JAM CTO 12 8 portas de atendimento
- 1Maria O.ativo
- 2Panificadora Trigoativo
- 3livre
- 4J. Carlos M.ativo
- 5último: Ana P.desativado
- 6livre
- 7Mercado Bom Preçoativo
- 8livre
nome e situação chegam do sistema de gestão
10 · Integrações
O seu ERP já sabe quem é o cliente. O mapa passa a saber também.
O mapa consulta o ERP por API e mostra, em cada porta, o nome e a situação do cliente. Contrato e cobrança continuam no ERP, e nenhum campo é escrito pelos dois lados.
IXC Soft
SGP
Hubsoft
Voalle
Atlaz
BeesWeb
MikWeb
ISPBOX
GESPROV
Quaza
IXC Soft, SGP e Hubsoft, com borda verde, já sincronizam em provedores; os outros, sob consulta pela API de cada um. Os nomes e marcas pertencem aos seus fabricantes.
11 · Planos e migração
Planos
Mapa, diagrama, aplicativo de campo e a base nacional de postes, a partir de
R$ 99/mês
Cabos, quilômetros de fibra, projetos e usuários não entram na cobrança, e o aplicativo não tem custo por aparelho.
Já tem a rede documentada? Não comece do zero.
- Em arquivos KMZ Você mesmo importa, na hora, e confere elemento por elemento antes de gravar.
- Em outro sistema Migramos caixas, cabos e diagramas, conforme os dados da origem, depois de avaliar o caso.
12 · Treinamento, projeto e licenciamento
Precisa de apoio no projeto da sua rede?
Indicamos a e-Telecom, empresa de formação e serviços de engenharia em telecom para provedores. Para a sua equipe aprender, ela fornece treinamento em projetos de fibra óptica do zero, dentro do FTTx Maps e no AutoCAD, além de cursos online de instalação, OTDR e projeto de compartilhamento de postes.
Se a sua empresa precisa de quem conduza os projetos, a e-Telecom assume a gestão do setor de projetos: elaboração, documentação e acompanhamento de cada projeto da rede, com a potência na porta e a distância até o POP anotadas em cada CTO. Cuida também do licenciamento junto à concessionária de energia local, do levantamento poste a poste à aprovação, e apoia a sua equipe técnica durante toda a execução da obra.
Eleomar Azevedo Consultor e projetista de redes FTTH
- +26 anos em telecom
- +20 mil km de rede projetada
- +3 mil alunos treinados
Alguns dos provedores que confiam no FTTx Maps
